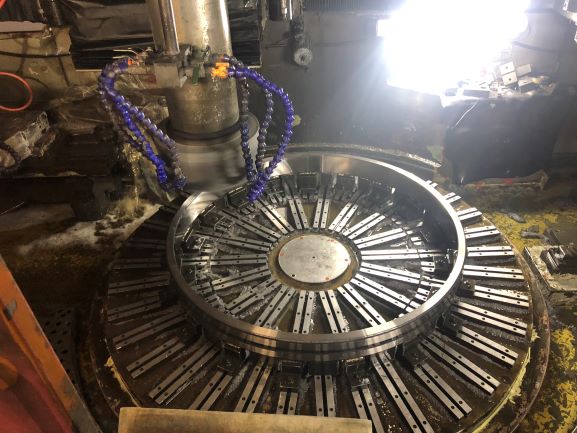

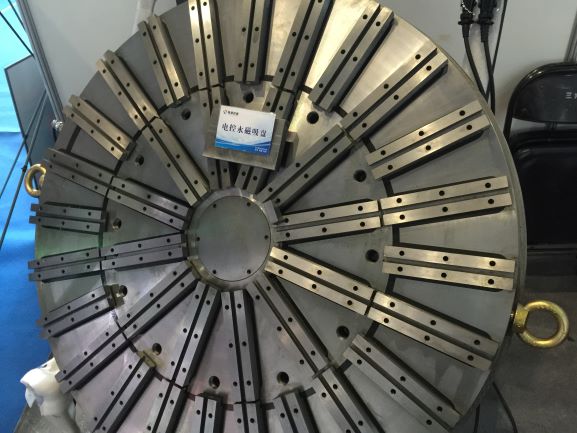

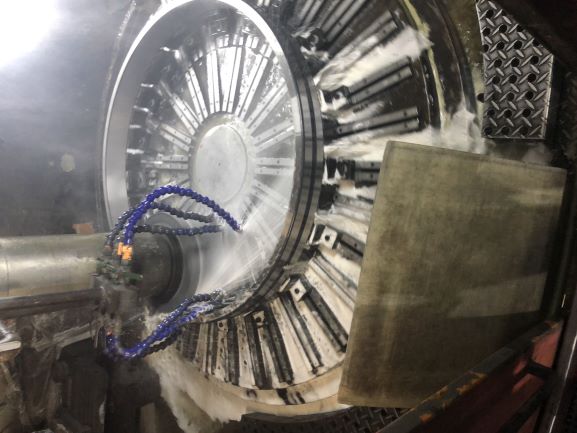

| 圓形電永磁吸盤-使用案例 |
更新時間：2019-10-22 點擊次數：5198 |
|
|
|
| |
|
| |
安全保證，短時瞬間通電充退磁，因此不會因加工過程中突然斷電或停電導致工件飛出；
精度保障，線圈不發熱，磁盤無熱變形，保證加工精度；
快速定位，可在磁極上的導磁塊加工“T”形槽和鉆孔，可實現工件快速定位。
低振動夾持，工件的夾持變形和振動極低，表面光潔度提升，精度有所提高；
無變形夾持，工件內不會因為夾持力而產生變形和應力；
適用零件，適用于不易裝夾的工件（如薄壁件、法蘭件、異形件等）；
強大的吸持力，吸力≥180-250N/cm²，高剛性、高精度，無熱變形；
應用領域，主要配套于臥式車床、立式車床、立式磨床、車銑復合、5軸機加工中心等；
兼容性能，控制單元與機床控制系統兼容，也可用于自動化應用；
|
圓形電永磁吸盤參數表
|
|
產品規格：
|
|
|
|
|
|
|
|
|
|
|
型號
Model
|
主要尺寸mm Dimensions
|
磁極數
|
通道數
|
電壓V
Voltage
|
****RPM
[1/min]
|
凈重KG
Net WT
|
包裝箱尺寸CM
Overall size
|
|
φD
|
φd
|
H
|
|
X71-400
|
400
|
60
|
100
|
12
|
1
|
220/480
|
1000
|
98
|
50*50*20
|
|
X71-500
|
500
|
60
|
100
|
12
|
1
|
220/480
|
800
|
150
|
60*60*20
|
|
X71-600
|
600
|
80
|
100
|
12
|
1
|
220/480
|
650
|
220
|
70*70*20
|
|
X71-700
|
700
|
80
|
110
|
12/16
|
2
|
220/480
|
600
|
290
|
80*80*22
|
|
X71-800
|
800
|
120
|
110
|
12/16
|
2
|
220/480
|
500
|
390
|
90*90*22
|
|
X71-1000
|
1000
|
200
|
120
|
16/24
|
2
|
220/480
|
400
|
660
|
110*110*22
|
|
X71-1200
|
1200
|
250
|
120
|
16/24
|
2
|
220/480
|
320
|
950
|
130*130*22
|
|
X71-1400
|
1400
|
300
|
130
|
18/24
|
4
|
220/480
|
260
|
1400
|
150*150*25
|
|
X71-1600
|
1600
|
400
|
130
|
24/32
|
4
|
220/480
|
240
|
1850
|
170*170*25
|
|
X71-1800
|
1800
|
500
|
130
|
24/32
|
4
|
220/480
|
160
|
2300
|
190*190*25
|
|
X71-2000
|
2000
|
600
|
135
|
24/36
|
6
|
220/480
|
128
|
2900
|
210*210*26
|
|
X71-2500
|
2500
|
800
|
135
|
36/48
|
8
|
220/480
|
100
|
4500
|
268*268*26
|
|
X71-3000
|
3000
|
800
|
140
|
36/48
|
8
|
220/480
|
80
|
6800
|
318*318*26
|
|
X71-3500
|
3500
|
1000
|
140
|
48/60
|
10
|
220/480
|
60
|
9500
|
368*368*26
|
備注：其他規格可按用戶要求定制；詳情請來電咨詢。
使用建議：有兩種接電方式（快插/導電滑環），請根據安裝方式選購產品；
|
|
|
|
|
|
|
